PILA® · Interfaccia analogica
Analog
4 ingressi analogici in tensione e corrente per sensori di terze parti. Legge pressione, temperatura, forza, portata, livello e corrente.
Connettori circolari M8.Codice PAP.001 IP67
Scheda tecnica
Versione PConnettori circolari M8

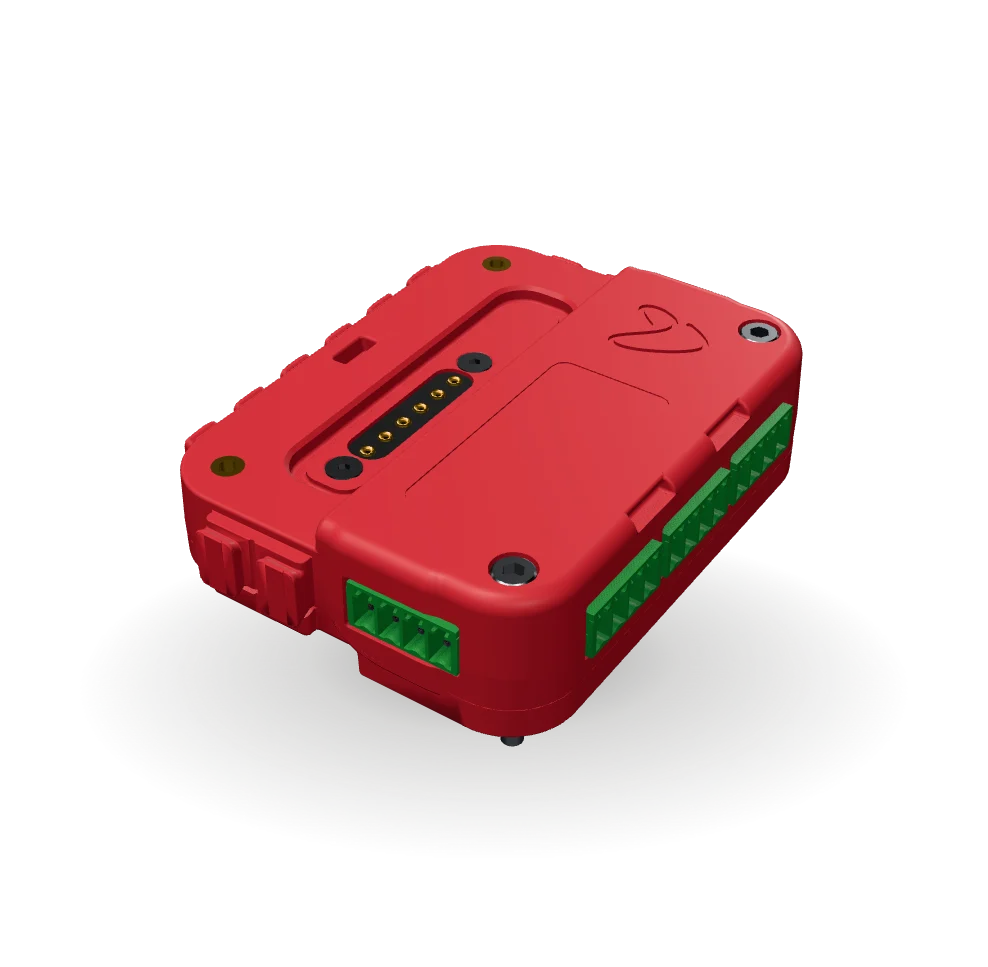

Versione TMorsettiera a viteConnessioni
5 connettori M8 a 4 poli
Morsettiera a vite
Protezione
IP67
IP54
Codice
PAP.001
PAT.001
Uguale nelle due versioni
Cosa fa
4 ingressi analogici in tensione e corrente per sensori di terze parti. Legge pressione, temperatura, forza, portata, livello e corrente.
Ingressi
4 analogici: 0-3 V, 0-10 V, 4-20 mA, più l'alimentazione a 24 V
Spessore
26,1 mm, un piano della pila
Ingombro in pianta
Circa 62-70 × 78-92 mm, uguale per tutte le unità
Casi d'uso del modulo Analog
Analog porta nella pila quattro ingressi analogici, in tensione e in corrente.
Legge le grandezze che cambiano in modo continuo, dai sensori già montati o da quelli che si aggiungono.
I sensori sono di terze parti: si collegano ai suoi attacchi.
- Impianti idraulici e pneumaticiPressione
La pressione dell'olio o dell'aria nel circuito.
- Celle di caricoForza
La forza sulla cella, cioè il peso che porta.
- TermoregolazioneTemperatura
La temperatura che l'impianto deve tenere.
- Consumi elettriciCorrente
La corrente assorbita, il dato di base per seguire i consumi della macchina.
- SerbatoiLivello
Il livello del liquido nel serbatoio.
- StampiPressioneTemperatura
Pressione e temperatura del ciclo, da mettere in relazione con peso e quote del pezzo.
Gli altri moduli

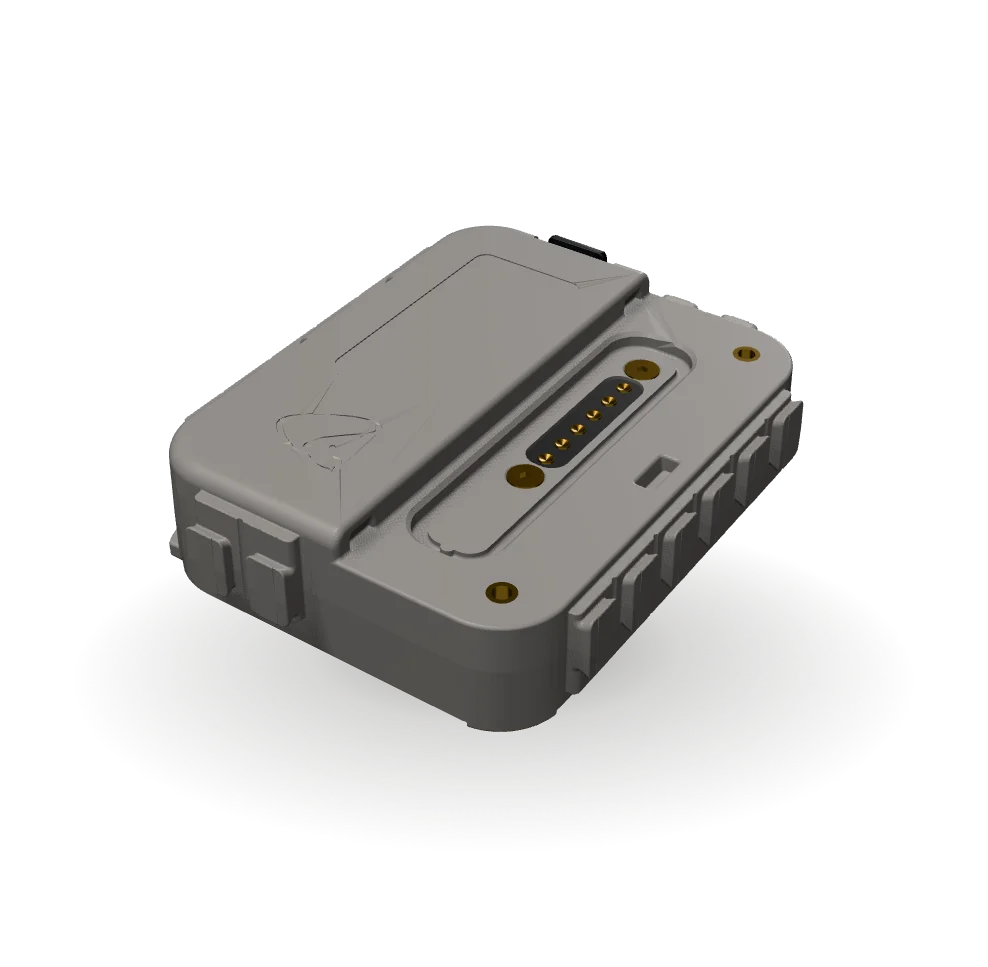

Unità baseCoreAnche da solo legge vibrazioni, movimenti e temperatura con i sensori integrati.

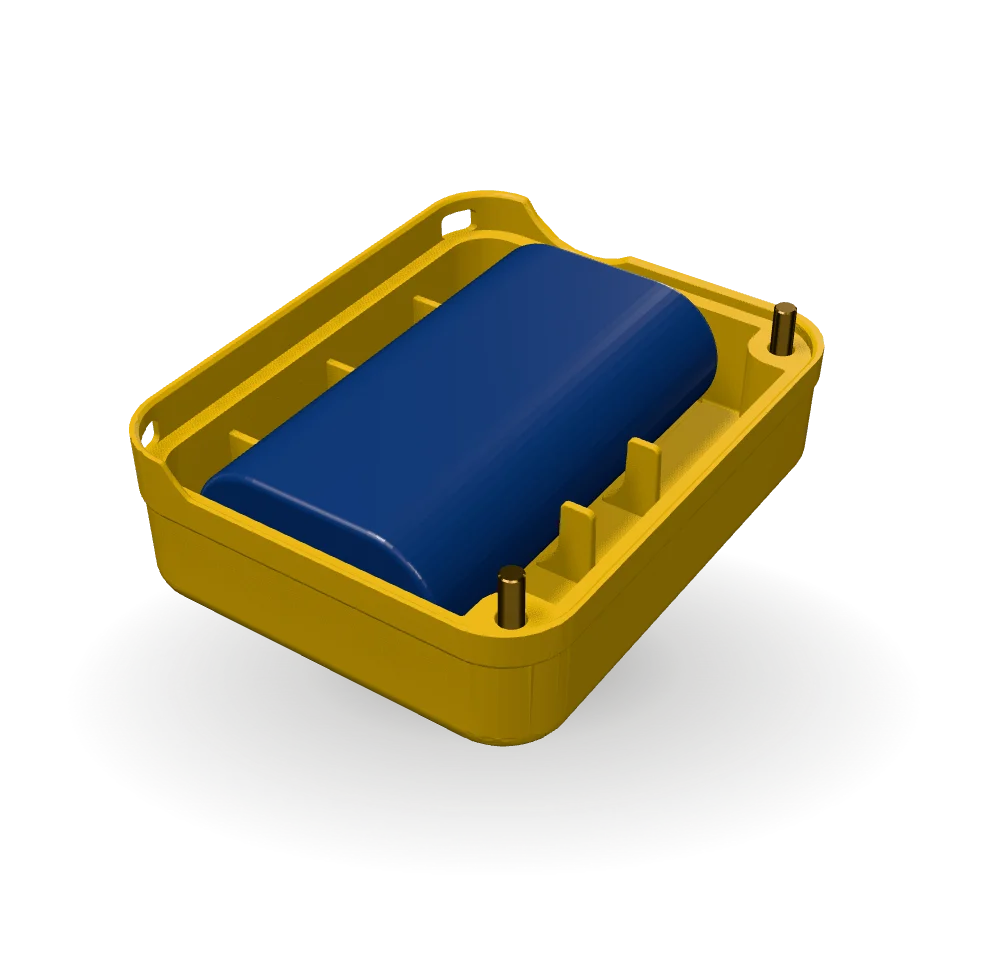

AlimentazioneBatteriaQuattro taglie, dalla Lite alla Ultra.

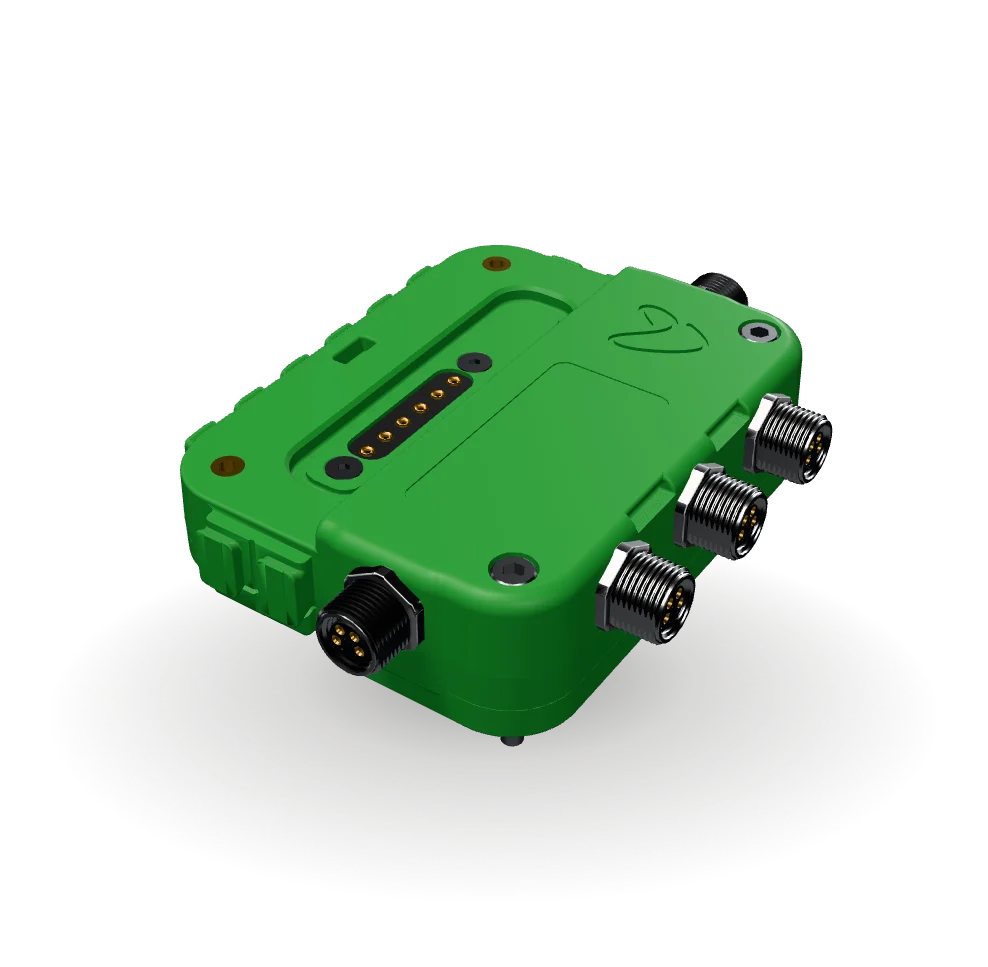

Stati e conteggiDigitalLegge finecorsa, consensi, presenza, conta cicli, segnali di fase e di macchina.
Interfaccia mistaUNI IO2 ingressi analogici, 2 ingressi digitali e 1 canale Modbus, in un solo piano.
Contesto ambientaleIQASensore di qualità dell'aria: VOC, temperatura, umidità, pressione.

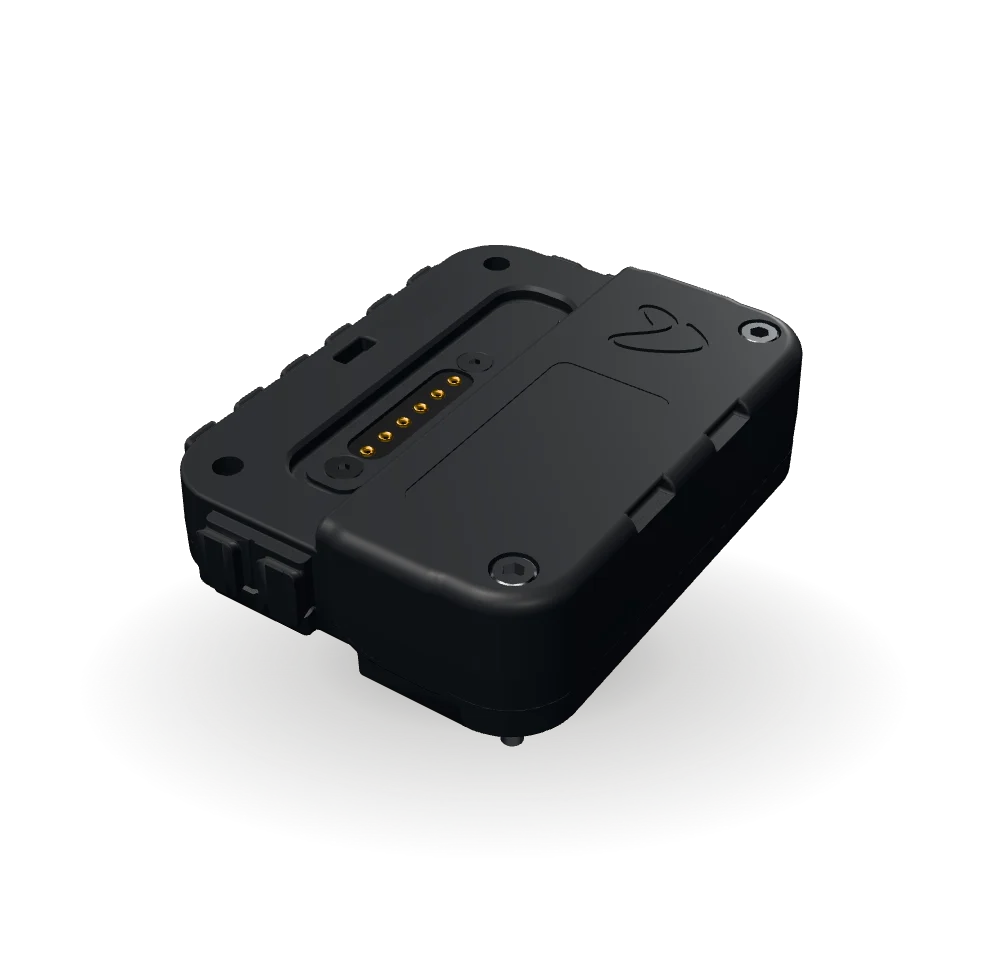

Modulo di servizioBridgeInverte il verso di montaggio quando i connettori uscirebbero dal lato sbagliato.
